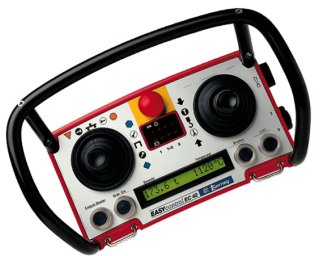

EASYcontrol 40
Bezpieczny system sterowania radiowego do specjalnych zastosowań.
Obudowa identyczna jak dla EASYcontrol 30, ale rozszerzony zakres
komend do
40 bitów danych na kanał radiowy, do
48 adresowalnych kanałów wyjściowych, sześciostopniowe manipulatory.
Odbiornik jest zbudowany w systemie modułowym z
gniazdami dla kart z przekaźnikami. Pozwala to bez
problemów uzyskać różne konfiguracje. W razie jakiegokolwiek defektu
poszczególne moduły można łatwo wymienić co znacznie upraszcza
obsługę serwisową.
Działanie przekaźnika wyjściowego jest w pełni programowalne, połączenia do
wyjścia można dobierać za pomocą wewnętrznej łączówki i adaptować do
aktualnych potrzeb.
EASYcontrol 40 to idealny system sterowania radiowego dla
dźwigów wymagających dużego zakresu komend, np. dla dźwigów z rozbudowanymi
systemami magnetycznymi - w obrocie stalą lub w przemyśle stoczniowym.
Opcja Działanie w tandemie umożliwia sterowanie
alternatywne dźwigu przez dwa lub więcej nadajników. Jeden z nadajników
wysyła komendy do dźwigu do chwili, gdy wyśle komendę zrzekającą się
sterowania. Wtedy kontrolę mogą przejąć inni operatorzy. Opcja ta
znajduje zastosowanie gdy ciężkie, lub długie ładunki muszą być
przenoszone przez dwa dźwigi w tandemie, lub kiedy różni operatorzy
w różnych miejscach hali muszą transportować ładunki na dużą odległość.
EASYcontrol 41
Bezpieczny system sterowania radiowego dla zastosowań wymagających
sterowania proporcjonalnego.
Do 8 wyjść proporcjonalnych
z 16 przekaźnikami kierunkowymi, oraz dodatkowo
17 przekaźników pomocniczych. Rozdzielczość do 8 bitów, 256
stopni na poziomie przełącznika głównego. Izolowane napięcia
wyjściowe, 0 - 10 V/DC,4 - 20 mA. Charakterystyka wyjściowa napięcia
proporcjonalnego może programowana zgodnie z wymaganiami klienta.
EASYcontrol 42
Kolejny członek rodziny EC 4x, bezpieczny system sterowania radiowego
ze sprzężeniem zwrotnym z dźwigu do nadajnika.
Dane (często dotyczące ciężaru), zwracane przez dźwig,
są wyświetlane na alfanumerycznym wskaźniku LCD nadajnika. Dodatkowo
do16 diod LED może sygnalizować status urządzenia. Pozwala to na znaczne
oszczędności w sytuacji, gdy nie jest potrzebny duży wskaźnik LCD.
|
|
Dane techniczne TH-EC/40:
| Zakres częstotliwości: |
pasmo 2 m lub 70 cm |
| Częstotliwość zegara: |
2400 Hz (20 kHz) - 7200 Hz (20 kHz)
1200 Hz - 3100 Hz (12,5 kHz) |
| Typowy czas odpowiedzi: |
60 ms (przy 2400 Hz) |
| Modulacja: |
FM |
| Kodowanie sygnału : |
PPM |
| Odstęp Haminga: |
d >= 6 |
| Moc transmisji: |
70 mW - 500 mW;
standardowo 100 mW |
| Czułość odbiornika: |
< 1µV 10 dB (1 + S/N) |
| System cyfrowy: |
Dwuprocesorowy
system z duża redundancją |
| Temperatura robocza: |
-20°C to +60°C |
| Temperatura przechowywania: |
-40°C to +70°C |
| Odporność na wibracje: |
DIN/IEC 68 cz. 2-6 |
| Wstrząs/stałe wstrząsy: |
DIN 40046 cz. 7/26 or DIN/IEC 68 |
| Przekaźniki odbiornika: |
Przekaźniki wyjściowe: maks. 250V AC/6A
maks. 30V DC/6A (obciążenie omowe)
Moc przełączana: maks. 1500 VA |
| Moduł wyjściowy: |
Przepięcia kategoria III,
zanieczyszczenia poziom 2 jak w E DIN VDE 0160 sekcja 5.7 |
| Klasa ochrony: |
Nadajnik IP 65, odbiornik IP 65 |
| Wymiary i ciężar nadajnika: |
265 x 135 x 147 mm (WxHxD),
2 kg
wł. z akumulatorem |
| Wymiary i ciężar odbiornika: |
300 x 350 x 180 mm (WxHxD) 11,4 kg |
| Przestrzeń instalacyjna: |
400 x 500 mm (WxH) |
| Napięcie robocze odbiornika: |
48, 110, 230V AC,
50/60 Hz +-10%; jako alternatywa napięcie 24V DC (18 - 32V DC)
|
| Pobór mocy odbiornika: |
Ok. 50 VA |
| Klasa ochrony odbiornika: |
Uziemiony |
| Napięcie robocze nadajnika: |
12V DC +10% -5% |
| Pobór mocy nadajnika: |
Ok. 25mA |
| Czas działania nadajnika: |
>=8 godz. przy akumulatorze
posiadającym 75% energii, przy współczynniku wykorzystania 70% w temp.
otoczenia +20°C |
| Dopuszczenie FTZ: |
TH-Data-HF |
| |
Odbiornik EASYcontrol 40
|
|
|
